Datensatz: Abflussprozesskarte

Datenherr

Amt für Abfall, Wasser, Energie und Luft
Abteilung Wasserbau
Christian Schuler
Walcheplatz 2
8090 Zürich

Tel: +41 43 259 32 24
Tel direkt: +41 43 259 44 35
E-Mail: christian.schuler@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/wasser-gewaesser.html

Verantwortlich für Geodaten

Amt für Abfall, Wasser, Energie und Luft
Abteilung Wasserbau
Maja Rapp
Walcheplatz 2
8090 Zürich

Tel: +41 43 259 32 24
Tel direkt: 043 259 32 55
E-Mail: maja.rapp@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/wasser-gewaesser.html

Datenherr

Amt für Abfall, Wasser, Energie und Luft
Abteilung Wasserbau
Christian Schuler
Walcheplatz 2
8090 Zürich

Tel: +41 43 259 32 24
Tel direkt: +41 43 259 44 35
E-Mail: christian.schuler@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/wasser-gewaesser.html

Verantwortlich für Geodaten

Amt für Abfall, Wasser, Energie und Luft
Abteilung Wasserbau
Maja Rapp
Walcheplatz 2
8090 Zürich

Tel: +41 43 259 32 24
Tel direkt: 043 259 32 55
E-Mail: maja.rapp@bd.zh.ch
www: https://www.zh.ch/de/umwelt-tiere/wasser-gewaesser.html

Beschreibung/Inhalt
GIS-ZH Nr
250
GIS-ZH Nr
250
Bezeichnung
Abflussprozesskarte
Bezeichnung
Abflussprozesskarte
Kurzbeschreibung
Die Abflussprozesskarte zeigt die Flächen der Abflussprozesse.
Kurzbeschreibung
Die Abflussprozesskarte zeigt die Flächen der Abflussprozesse.
Beschreibung

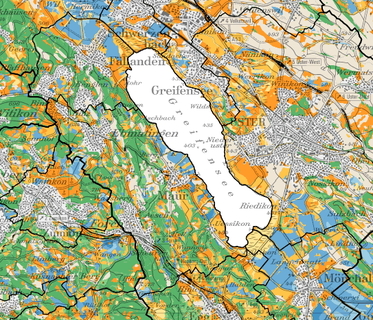

Die Abflussprozesskarte zeigt die Flächen der dominanten Abflussprozesse, hortonscher Oberflächenabfluss, Sättigungsoberflächenabfluss, laterale unterirdische Entwässerung, Drainagen und Tiefenversickerung. In einem zweiten Layer sind Flächen dargestellt, die bei intensiven Starkniederschlägen zu schnellem Oberflächenabfluss neigen (potentielle HOF-Flächen).
Beschreibung
Die Abflussprozesskarte zeigt die Flächen der dominanten Abflussprozesse, hortonscher Oberflächenabfluss, Sättigungsoberflächenabfluss, laterale unterirdische Entwässerung, Drainagen und Tiefenversickerung. In einem zweiten Layer sind Flächen dargestellt, die bei intensiven Starkniederschlägen zu schnellem Oberflächenabfluss neigen (potentielle HOF-Flächen).
eCH Geokategorien / Themen
Höhen; Boden; Geologie; Gewässer
eCH Geokategorien / Themen
Höhen; Boden; Geologie; Gewässer
Schlüsselwörter
Abluss, Oberflächenabfluss, Sättigung, Drainage, Tiefensickerung
Schlüsselwörter
Abluss, Oberflächenabfluss, Sättigung, Drainage, Tiefensickerung
Datenstand
Nachführungstyp
nicht geplant
Nachführungstyp
nicht geplant
Aktueller Datenstand
15.08.2006
Aktueller Datenstand
15.08.2006
Letzte Änderung der Geometadaten
02.10.2024
Letzte Änderung der Geometadaten
02.10.2024
Datenformat
Darstellungstyp
Vektor
Darstellungstyp
Vektor
Datenformat
ESRI ArcSDE-Layer (ROFA)
Datenformat
ESRI ArcSDE-Layer (ROFA)
Ausdehnung
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Geographisches Gebiet / Ausdehnung
Kanton Zürich
Referenzsystem
CH1903+_LV95
Referenzsystem
CH1903+_LV95
Erfassungsmassstab
1:10000
Erfassungsmassstab
1:10000
Lagegenauigkeit
5.0 [m]
Lagegenauigkeit
5.0 [m]
Datenbezug
Abgabeformat
  • DXF (.dxf)
  • ESRI File Geodatabase (.gdb)
  • GeoPackage (.gpkg)
  • Comma separated text (.csv)
  • ESRI Shapefile (.shp)
Abgabeformat
  • DXF (.dxf)
  • ESRI File Geodatabase (.gdb)
  • GeoPackage (.gpkg)
  • Comma separated text (.csv)
  • ESRI Shapefile (.shp)
OGD-Daten (kostenlos)

Download via GIS-Browser

Anleitung

Services

2168 WMS Abflussprozesskarte (OGD)

#<Geodatenservice:0x00007d6c7db15dc0>

2004 WMS Abflussprozesskarte

#<Geodatenservice:0x00007d6c7db15c80>

2030 Allgemeiner WFS für Open-Government-Data des Kantons Zürich (OGD ZH WFS)

#<Geodatenservice:0x00007d6c7db15b40>

Gesetzgebung
Gesetzklasse
IV Kantonsrecht / -zuständigkeit
Gesetzklasse
IV Kantonsrecht / -zuständigkeit
Geobasisdaten
Geobasisdaten
Anhang
Anhang 2
Anhang
Anhang 2
Datenzugang
öffentlich zugänglich (A)
Datenzugang
öffentlich zugänglich (A)
Publikationsdatum
01.11.2012
Publikationsdatum
01.11.2012
Rechtliche Grundlagen
RefNr.: LS 724.11, §§ 1, 7

Wasserwirtschaftsgesetz

kantonales Gesetz

RefNr.: LS 724.112, §§ 1, 2

Verordnung über den Hochwasserschutz und die Wasserbaupolizei

kantonales Gesetz

Datenmodell
Gewässernetz (kantonale Festlegungen) (100-ZH.1)

Gewässernetz (kantonale Festlegungen)

Datengrundlage
Datengrundlage
Die Karte wurde 2006 aus der Bodenkarte 1:5000 des Kantons Zürich abgeleitet. Es ist eine Modellierung, welche mit den hydrometrischen Messungen und weiteren Detailuntersuchungen geeicht wurde.
Datengrundlage
Die Karte wurde 2006 aus der Bodenkarte 1:5000 des Kantons Zürich abgeleitet. Es ist eine Modellierung, welche mit den hydrometrischen Messungen und weiteren Detailuntersuchungen geeicht wurde.
Dokumentation (PDF)
Dokumentation (PDF)
Bemerkungen
Die Daten stehen wie beschrieben als shape-File (Vektor), aber auch als ESRI-Grid (Raster) zur Verfügung.
Bemerkungen
Die Daten stehen wie beschrieben als shape-File (Vektor), aber auch als ESRI-Grid (Raster) zur Verfügung.
Elementen
250.1 - Gewässer Abflussprozesse
GIS-ZH Nr.
250.1
GIS-ZH Nr.
250.1
Beschreibung
Abflussprozesse
Beschreibung
Abflussprozesse
Geometrietyp
Fläche
Geometrietyp
Fläche
PfadFilename
rofa.giszhpub.wb_abflussprozesse_f
PfadFilename
rofa.giszhpub.wb_abflussprozesse_f
Metadaten Sichtbarkeit
Internet
Metadaten Sichtbarkeit
Internet
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Attribute
Name
Typ
Name
Typ
Einheit
Name
Typ
Einheit
Beschreibung
abkuerzung
String
abkuerzung
String
abkuerzung
String
SSF3, SSF2, SSF1, SOF3, SOF2, SOF1, Hof2, Hof1, DP, D3, D2, D1 Erklärungen dazu siehe unter Attribut Beschreibung_D (=deutsch) und Beschreibung_E (=englisch)
beschreibung_d
String
beschreibung_d
String
beschreibung_d
String
DP = Langsamer, unterirdischer Abfluss oder Grundwasseranreicherung (Boden-Speichervermögen sehr gross) D3 = Leicht geneigte Flächen mit Drainagenabfluss (Boden-Speichervermögen gross) D2 = Leicht geneigte Flächen mit Drainagenabfluss (Boden-Speichervermögen mittel) D1 = Leicht geneigte Flächen mit Drainagenabfluss (Boden-Speichervermögen klein) SOF3 = Stark verzögerter Oberflächenabfluss (Boden-Speichervermögen mittel) SOF2 = Leicht verzögerter Oberflächenabfluss (Boden-Speichervermögen mittel) SOF1 = Unmittelbarer Oberflächenabfluss (Boden-Speichervermögen klein) HOF2 = Oberflächenabfluss, leicht verzögert (Beinahe-Versiegelung) HOF1 = Oberflächenabfluss, unmittelbar (Versiegelte Flächen) SSF3 = Stark verzögerter unterirdischer Abfluss (Boden-Speichervermögen gross) SSF2 = Verzögerter unterirdischer Abfluss (Boden-Speichervermögen mittel) SSF1 = Unmittelbarer unterirdischer Abfluss (Boden-Speichervermögen klein) = Seen = Siedlungsgebiet = Strassen
beschreibung_e
String
beschreibung_e
String
beschreibung_e
String
D1 = Drained-Area Flow 1 D2 = Drained-Area Flow 2 D3 = Drained-Area Flow 3 HOF1 = Hortonian overland flow (sealed areas) HOF2 = Hortonian overland flow (limited infiltration possible) DP = Slow Subsurface Flow SSF1 = Subsurface Flow 1 SSF2 = Subsurface Flow 2 SSF3 = Subsurface Flow 3 SOF1 = Surface Overland Flow 1 SOF2 = Surface Overland Flow 2 SOF3 = Surface Overland Flow 3
objectid
Long Integer
objectid
Long Integer
objectid
Long Integer
Interne Objektnummer
shape
Shape
shape
Shape
shape
Shape
Polygon
250.3 - Gewässer Unmittelbarer Oberflächenabfluss
GIS-ZH Nr.
250.3
GIS-ZH Nr.
250.3
Beschreibung
Unmittelbarer Oberflächenabfluss
Beschreibung
Unmittelbarer Oberflächenabfluss
Geometrietyp
Fläche
Geometrietyp
Fläche
PfadFilename
rofa.giszhpub.wb_abflussprozess_hof_f
PfadFilename
rofa.giszhpub.wb_abflussprozess_hof_f
Metadaten Sichtbarkeit
Internet
Metadaten Sichtbarkeit
Internet
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Datenbezugsart
OGD - freie Nutzung und Weitergabe
Attribute
Name
Typ
Name
Typ
Einheit
Name
Typ
Einheit
Beschreibung
abkuerzung
String
abkuerzung
String
abkuerzung
String
HOF (= Hortonian overland flow)
beschreibung_d
String
beschreibung_d
String
beschreibung_d
String
Oberflächenabfluss, unmittelbar (Infiltration gehemmt, Hortonscher Oberflächenabfluss)
beschreibung_e
String
beschreibung_e
String
beschreibung_e
String
Hortonian overland flow (limited infiltration possible)
objectid
Long Integer
objectid
Long Integer
objectid
Long Integer
Interne Objektnummer
shape
Shape
shape
Shape
shape
Shape
POLYGON
gridcode
Short Integer
gridcode
Short Integer
gridcode
Short Integer
50 = HOF (= Hortonian overland flow)
